КЭН Р. Керамические нагреватели растяжного исполнения

Керамические электронагреватели для термообработки в растяжном исполнении

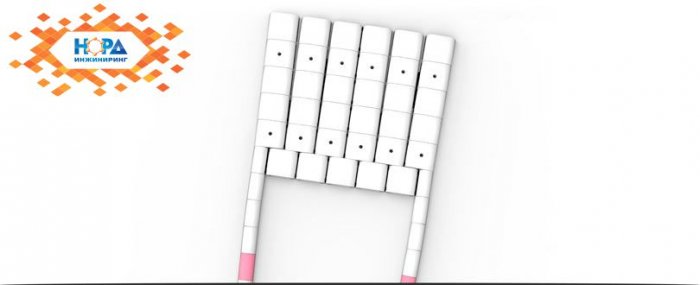

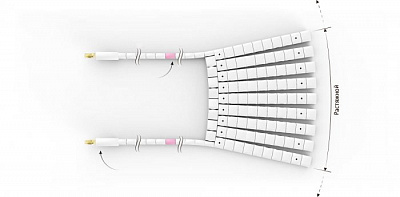

Растяжные нагревательные маты (керамические электронагреватели) применяются для термообработки сварных швов, выполненных по отбортовке, врезки в трубопроводы и аппараты, соединительные швы резервуаров, конические и коронообразные детали, составные детали.

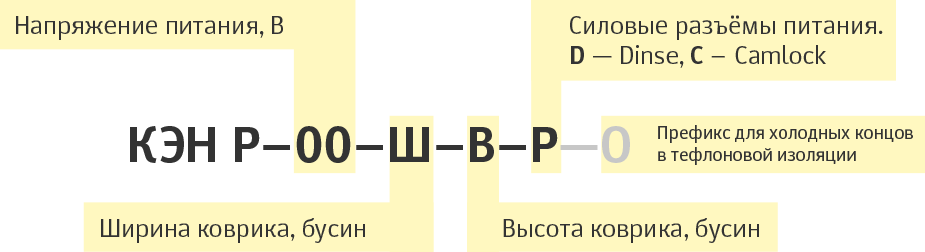

Пример расшифровки условного обозначения изделий при заказе:

Размеры растяжных ковриков ввиду конструкционных особенностей могут быть такими же, как и у КЭН Б или КЭН П. На странице представлены только наиболее популярные размеры.

Особенности

Коврики для термообработки являются полностью стандартным изделием собственного производства компании «НОРД-Инжиниринг». Нагрев происходит основной греющей поверхностью прямоугольной формы. Конструктивно обеспечивается равномерный прогрев всей зоны, покрытой КЭНом. КЭНы могут запитываться как от специальных установок для термической обработки (термопостов), так и от сварочных трансформаторов. Поскольку оборудование для проведения термообработки различных производителей отличаются величиной подаваемого напряжения, то в зависимости от этого КЭНы бывают 30В, 40В, 60В и 80В и выше. В некоторых случаях изготавливаются коврики под конкретное напряжение, к примеру 240В. Конструктивно КЭНы делятся на КЭНы продольного нагрева, бокового нагрева, растяжные и нагревательные ленты, штуцерные и высоковольтные.

Составные части

Нагревательный трос	Керамические бусины	Холодные концы	Силовые разъёмы
Специально подобранный шаг и структура свивки, а также жесткий входной контроль материалов для изготовления нагревательного троса, позволяют добиться равномерного и надежного контакта проволочных жил между собой, что в свою очередь обеспечивает стабильно высокий ресурс работы нагревательных элементов.	Изолируют нагревательный трос от объекта нагрева, а также позволяют равномерно распределить передаваемое тепло по всей площади нагрева. Высокое качество алюмооксидной керамики (96%) позволяет надежно увеличить срок службы керамических электронагревателей.	Предназначены для отведения соединительных штекеров из зоны термического влияния. Холодные концы могут быть в тефлоновой или в керамической изоляции.	Разъёмы предназначены для подключения керамических электронагревателей к нагревательным установкам. Разъёмы рассчитаны на силу тока, требуемую для нагрева. Обладают высокой степенью изоляции. Представлены силовые разъемы Dinse и Camlock.

Основные типоразмеры ковриков бокового нагрева

Питание нагревателей

Для питания нагревателей используются специальные нагревательные установки (термопосты). К каждому каналу нагревательной установки можно присоединять как по одному коврику, так и по несколько нагревателей (в зависимости от толщины и материала изделия, а также выходного напряжения или мощности канала). Коврики можно подключать как последовательно, так и параллельно. Для параллельного подключения используются кабели-разделители для двух и более нагревательных матов, а для последовательного — кабели-удлинители для соединения последовательно двух ковриков. Затем, с помощью кабельной сборки, коврики подключаются к нагревательной установке.

Крепление нагревателей

Нагревательные коврики крепятся на изделие с помощью бандажной ленты или изоляционных гвоздей и клипс.

В случае закрепления бандажной лентой коврики выкладываются на изделие, временно закрепляясь с помощью жгута. Поверх нагревателей протягивается бандажная лента, которая затягивается бандажной машинкой и закрепляется замком.

Закрепление ковриков с помощью изоляционных гвоздей и клипс производится быстрее, чем бандажной лентой. Однако, для этого вида крепления необходимо заказывать коврики, содержащими на греющей поверхности бусины с отверстиями под крепление. Изоляционные гвозди продеваются с внутренней стороны коврика (через специальные отверстия на бусинах), коврик прижимается к изделию и, с помощью аппарата для приварки шпилек и штырьков, гвозди привариваются к изделию. На изоляционные гвозди одеваются клипсы, которые жестко закрепляют нагревательный коврик.

Рядом с закрепленными на изделии ковриками с помощью машинки для приварки термопар привариваются термопары (по центру каждого канала) для контроля температуры нагрева. После, поверх коврика закрепляется высокотемпературная теплоизоляция, не допускающая потери тепла из зоны термообработки. Изоляционные одеяла или маты крепятся также — с помощью бандажной ленты или изоляционных гвоздей.
