Штуцерные нагреватели - Керамические электронагреватели для термообработки мест приварки штуцеров

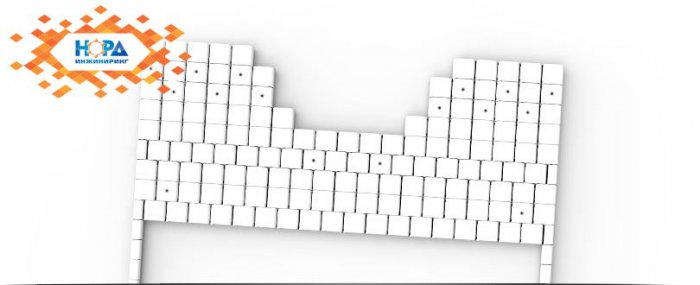

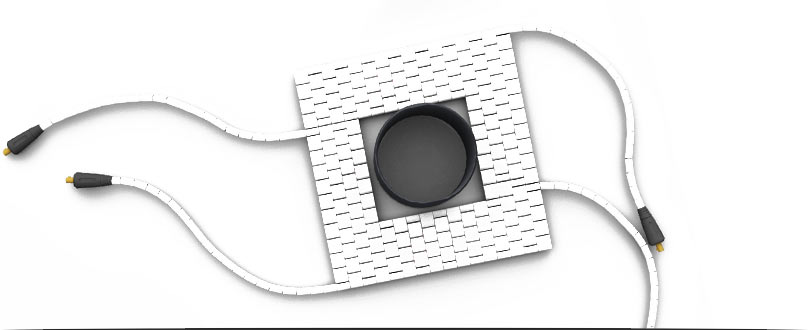

Такие электронагреватели используются для термообработки мест приварки штуцеров. Нагреватели имеют специальную форму для быстрого монтажа. Максимальная температура нагрева — 1200°C (1250 для серии М).
Особенности
Нагреватели для термообработки мест приварки штуцеров являются полностью стандартным изделием собственного производства компании «НОРД-Инжиниринг». Муфты могут запитываться как от специальных установок для термической обработки (термопостов), так и от сварочных трансформаторов. Поскольку оборудование для проведения термообработки различных производителей отличаются величиной подаваемого напряжения, то в зависимости от этого муфты бывают с напряжением питания 30В, 40В, 60В и 80В. В некоторых случаях изготавливаются муфты под конкретный диаметр и напряжение.
В отличии от нагревателей других производителей, нагреватели производства «НОРД-Инжиниринг» имеют плотную сборку. Так как при увеличении нагревательного троса в процессе нагрева расстояние между керамическими бусинами тоже увеличивается. В этом случае при плохой плотности сборки нагревателя возможен контакт нагревательного троса с металлической пылью или с самим изделием, как следствие короткое замыкание и выход нагревателя из строя. При плотной сборке это невозможно.
Питание нагревателей
Для питания нагревателей используются специальные нагревательные установки (термопосты). К каждому каналу нагревательной установки можно присоединять как по одному коврику, так и по несколько нагревателей (в зависимости от толщины и материала изделия, а также выходного напряжения или мощности канала). Коврики можно подключать как последовательно, так и параллельно. Для параллельного подключения используются кабели-разделители для двух и более нагревательных матов, а для последовательного — кабели-удлинители для соединения последовательно двух ковриков. Затем, с помощью кабельной сборки, коврики подключаются к нагревательной установке.
Крепление нагревателей
Нагревательные коврики крепятся на изделие с помощью бандажной ленты или изоляционных гвоздей и клипс.
В случае закрепления бандажной лентой коврики выкладываются на изделие, временно закрепляясь с помощью жгута. Поверх нагревателей протягивается бандажная лента, которая затягивается бандажной машинкой и закрепляется замком.
Закрепление ковриков с помощью изоляционных гвоздей и клипс производится быстрее, чем бандажной лентой. Однако, для этого вида крепления необходимо заказывать коврики, содержащими на греющей поверхности бусины с отверстиями под крепление. Изоляционные гвозди продеваются с внутренней стороны коврика (через специальные отверстия на бусинах), коврик прижимается к изделию и, с помощью аппарата для приварки шпилек и штырьков, гвозди привариваются к изделию. На изоляционные гвозди одеваются клипсы, которые жестко закрепляют нагревательный коврик.
Рядом с закрепленными на изделии ковриками с помощью машинки для приварки термопар привариваются термопары (по центру каждого канала) для контроля температуры нагрева. После, поверх коврика закрепляется высокотемпературная теплоизоляция, не допускающая потери тепла из зоны термообработки. Изоляционные одеяла или маты крепятся также — с помощью бандажной ленты или изоляционных гвоздей.
