Сравнение контакторной и тиристорной схемы управления. Плюсы и минусы каждой

Характеристики

Установка контакторная

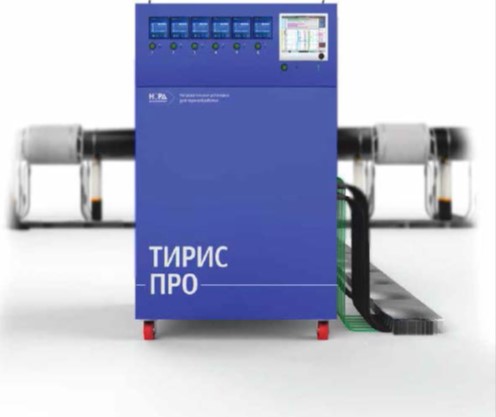

Установка «ТирисПро»

Защиты установки

• Контроль рабочей температуры трансформатора с принудительным отключением при перегрузке или коротком замыкании.
• Аварийный выключатель грибкового типа.
• Контактное напряжение относительно земли 30В.
• Устройство защитного отключения 300мА. (опция по заказу)
• Блок стабилизации управляющего напряжения. (опция по заказу)
• Индивидуальная защита каждого канала через предохранитель.

При превышение тока (КЗ на выходе) перегорает плавкая вставка и для дальнейшего продолжения работ требуется только замена на новый (которого может не быть на месте выполнения работ), а в это время нагреваемые изделия остывают.

• Индикация работы систем защиты отсутствует.

• Контроль рабочей температуры трансформатора с принудительным охлаждением.
• Защита от перегрузки и от перегрева силового трансформатора.
• Защита от короткого замыкания в цепи трансформатора.
• Аварийный выключатель грибкового типа.
• Индикация работы вентиляторов охлаждения.
• Устройство защитного отключения 300мА. (опция по заказу)
• Блок стабилизации управляющего напряжения. (опция по заказу)
• Индивидуальная электронная быстродействующая защита каждого канала от короткого замыкания на выходе.

При превышении максимального тока (КЗ) на 30% срабатывает электронная быстродействующая защита и на панели управления включается индикатор красного цвета. Для дальнейшего продолжения работ необходимо устранить КЗ и перезагрузить канал нагрева (не более 5 сек) и дальше продолжить процесс термообработки.

• Защита от перегрева силовых инверторов, при срабатывании защиты включается индикация на панели приборов.

Связь с ПК

Нет

Есть RS 485, копирование на флэш-память без использования ПК, управление процессом с ПК, с телефона через Wi-Fi модуль (опция)

Визуальный контроль работы каналов

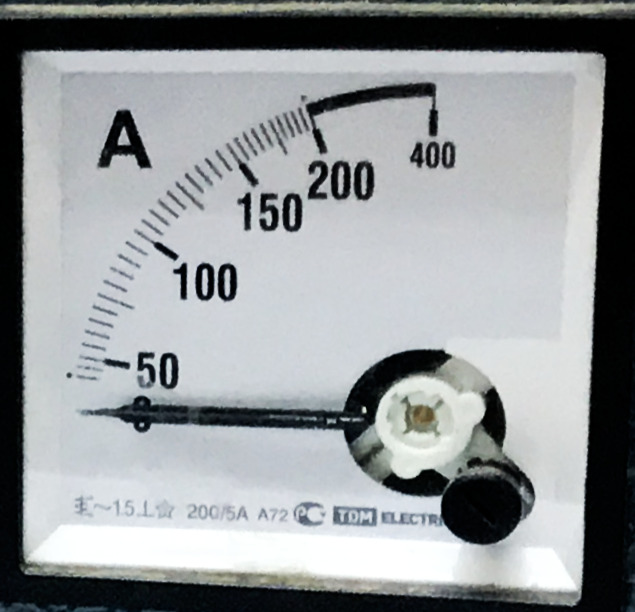

• Неоновый индикатор Амперметр 200А
• Шаг программы
• Температура измеренная, Температура расчетная

На дисплее прибора каждого канала:

• Мощность выдаваемая
• Ток на нагревателях
• Температура измеренная
• Температура расчетная
• Тип (нагрев, выдержка, охлаждение, пауза, стоп) и Номер шага программы
• Номер программы
• Дата и время
• Время с начала процесса
• Обратный отчет времени выдержки
• График термообработки дисплее программатора

Также на панели приборов индикация работы систем защиты установки.

Контроль тока

При работе до 50 Ампер нет точности.

Цифровой, на экране дисплея с точностью 0,1 Ампер.

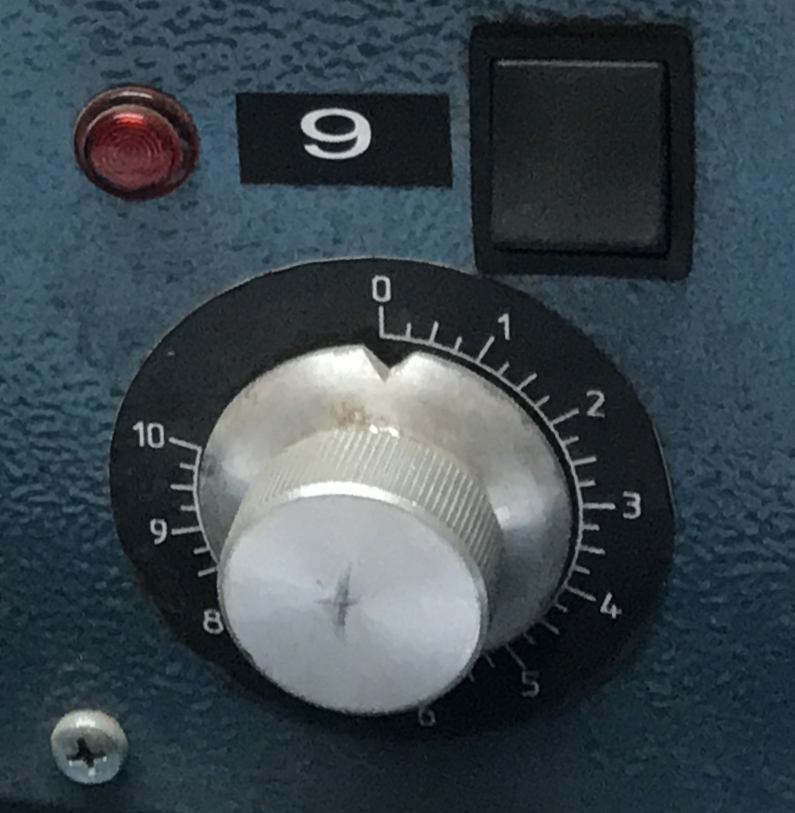

Регулировка мощности

Регулировки мощности нет, так как контактор не может регулировать мощность.

На установках есть только реле времени.

На программаторе кнопками «верх» и «вниз» (фазовое регулирование мощности). На каждом канале прибора задается значение тока от 0 до 200 Ампер (напряжение от 0 до 60 вольт) и приборы автоматически поддерживают заданное значение. Данная функция позволяет подключать нагреватели с любым выходным напряжением и прибор автоматический подберет величину напряжения питания по заданному току.

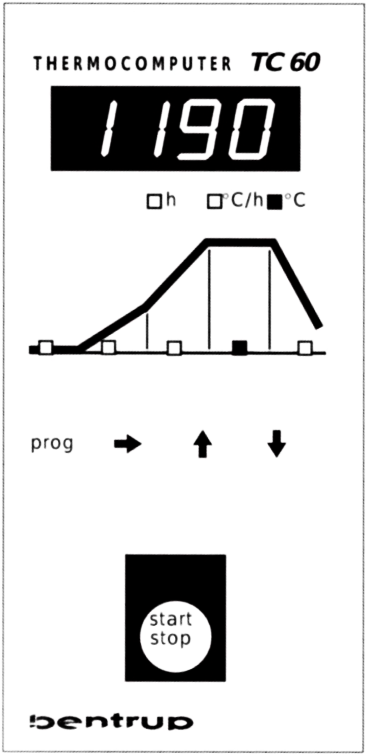

Программатор

Индикация температуры заданной и измеренной, 6 программ регулирования по 5 шагов.

Индикация температуры заданной и измеренной, тока, мощности на нагревателях, времени, 20 программ регулирования по 20 шагов. Возможность посмотреть график предыдущих термообработок

Силовая часть

Контакторы – электромеханические реле с двухпозиционным регулированием (включено/выключено).

Число циклов коммутации ограничено, не более 1 млн. раз.

На полупроводниковых приборах – тиристорах.

Преимущества полупроводниковых ключей по сравнению с электромеханическими реле и контакторами:

1. возможность регулировать ток на нагревателях, что увеличивает ресурс нагревателей и дает точность в поддержании заданной температуры;
2. практический неограниченный ресурс количества переключений, высокая надежность и долгий срок эксплуатации;
3. отсутствие дребезга контактов и акустического шума;
4. высокое быстродействие и малое энергопотребление;
5. высокое сопротивление изоляции между входом и выходом;
6. минимальный уровень электромагнитных помех;
7. отсутствие искрообразования и дребезга контактов;
8. Преимущество и надежность наших ключей перед электромагнитными пускателями можно продемонстрировать простым арифметическим расчетом⁽¹⁾.

Энерго-

эффективность

Большой расход электроэнергии из-за применения контакторов.

Установки ТирисПро являются энергоэффективными — мощность выделяется ровно в том количестве, сколько требуется нагревателям. Экономия энергозатрат по сравнения с контакторными установками составляет 30- 40%.
